Modelamiento As-Built para Proyectos Industriales

El Costo Oculto del Desorden Geométrico

En la ingeniería e industria actual, uno de los mayores motivos de sobrecosto, retraso y riesgos para la seguridad industrial y ocupacional es la desactualización o inexistencia de información técnica fidedigna. La realidad operativa de la mayoría de las plantas es crítica: planos municipales o internos inexistentes, archivos de diseño fragmentados y desorganizados, u obras ejecutadas sobre la marcha sin dejar registro.

El error más común es diseñar basándose en modelos de proyecto originales (diseño teórico), los cuales rara vez coinciden con la infraestructura real tras años de modificaciones en terreno. Diseñar e intentar montar nuevas estructuras a ciegas provoca que los componentes no calcen en la faena, forzando modificaciones improvisadas, retrabajos costosos, desperdicio de materiales y la extensión crítica de los tiempos de paradas de planta. La falta de una fuente única de verdad geométrica destruye la planificación y la rentabilidad del activo.

que ofrecemos en DEEP3D:

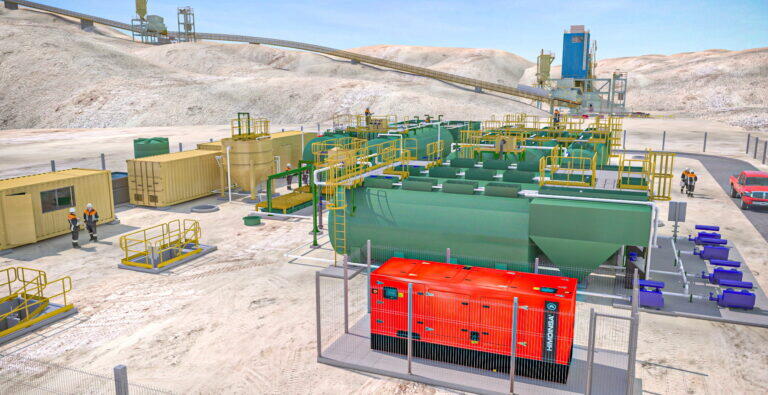

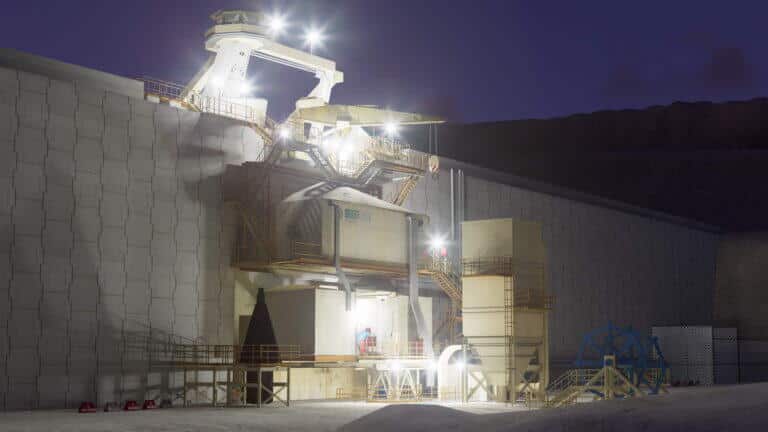

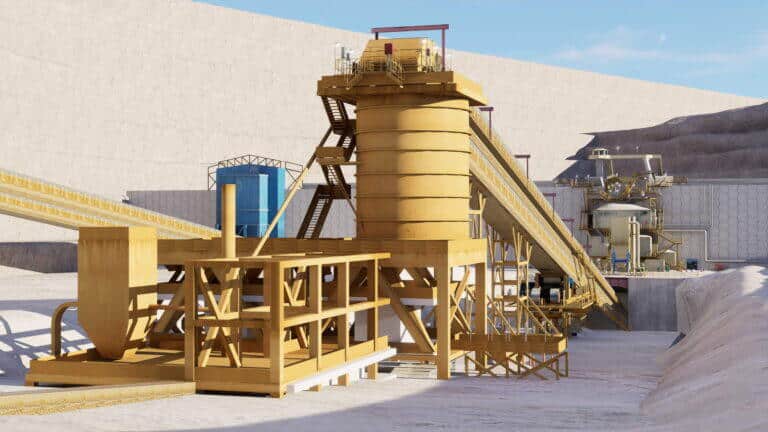

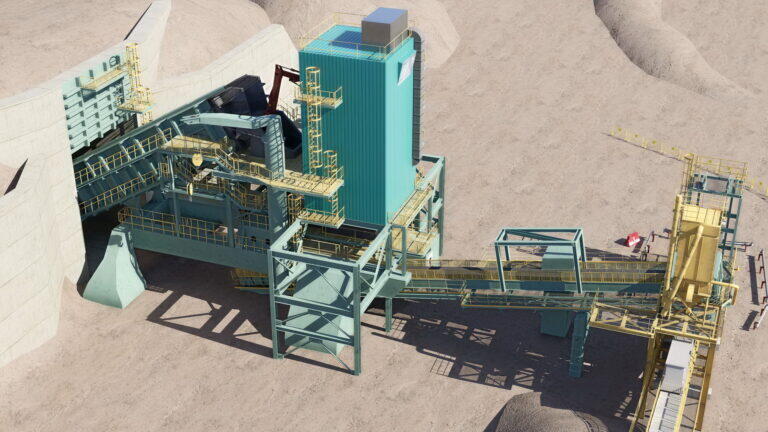

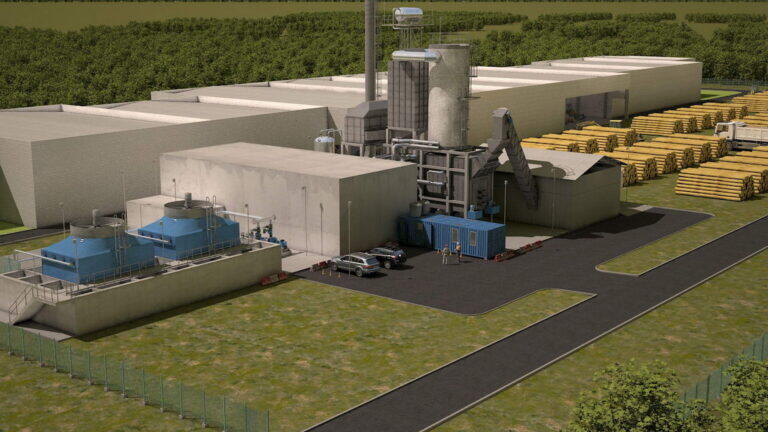

En DEEP3D resolvemos la incertidumbre espacial transformando el entorno físico en Modelos As-Built Inteligentes (modelos de lo construido) con precisión milimétrica. Capturamos la complejidad estructural y mecánica de sus instalaciones.

Desplegamos un ecosistema avanzado de tecnologías de captura masiva de datos:

• Escáner Láser 3D Terrestre: Captura submilimétrica mediante nubes de puntos de alta densidad, ideal para zonas confinadas, salas de bombas, subestaciones y densas redes de tuberías.

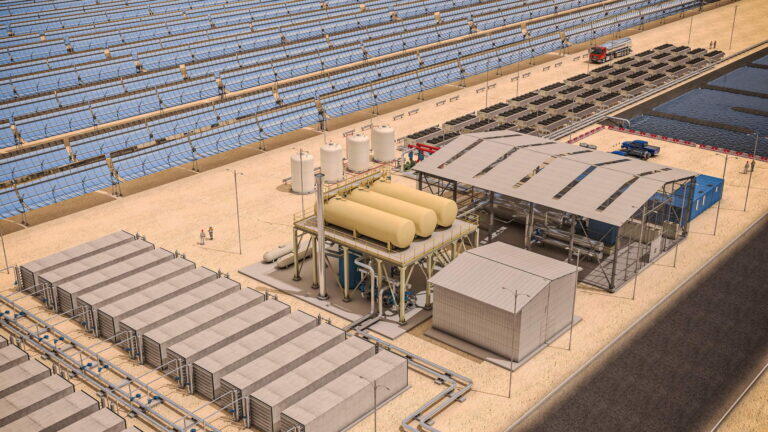

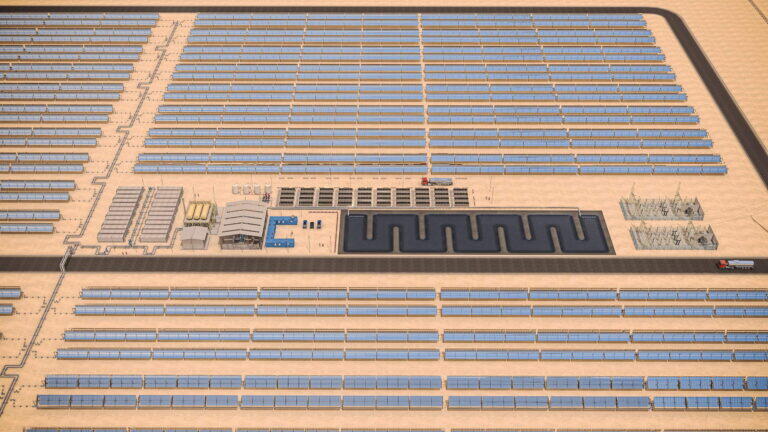

• Drones y Fotogrametría Aérea: Mapeo de infraestructuras masivas, techumbres, correas transportadoras elevadas y acopios de material a gran escala.

Entregables de Alto Estándar y Compatibilidad Multiplataforma

No entregamos datos crudos o inmanejables. Procesamos, clasificamos e integramos la información para que sea compatible al 100% con los flujos de trabajo de sus equipos de ingeniería, en el formato nativo exacto que su proyecto requiera:

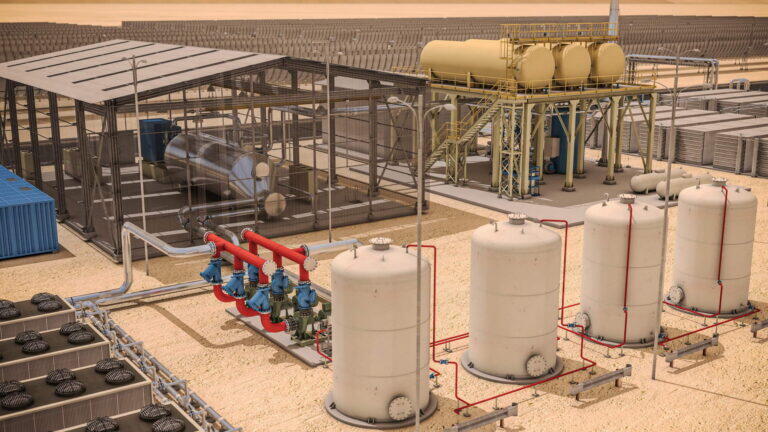

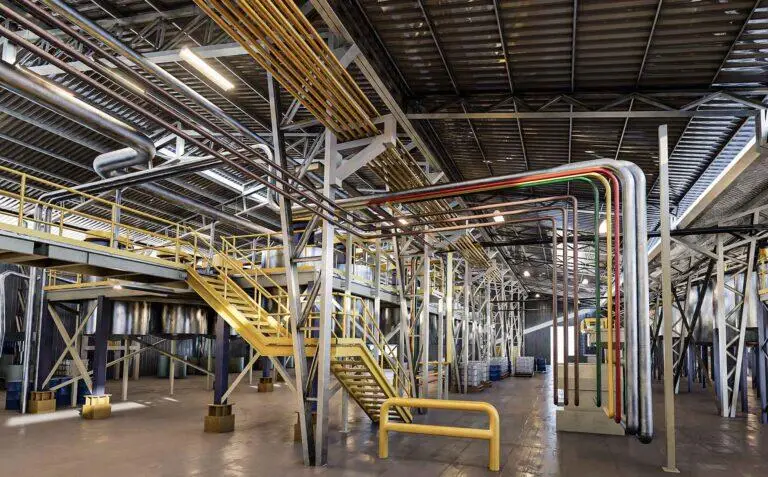

• Modelación paramétrica inteligente de tuberías industriales de alto nivel de detalle, bridas, válvulas e instrumentación.

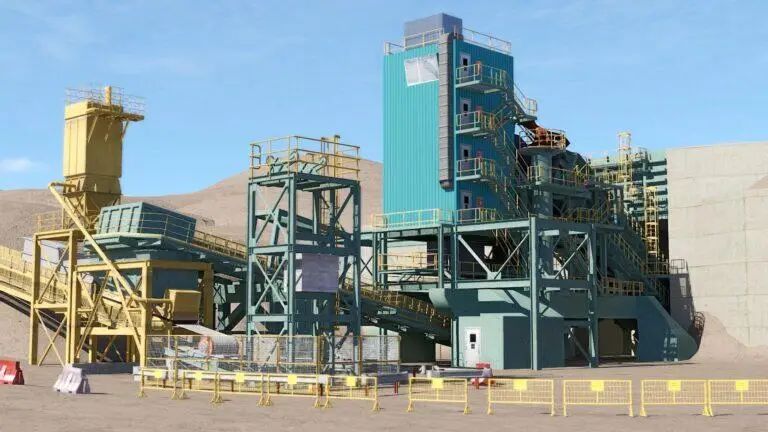

• Modelos bajo Estándar BIM (Autodesk Revit / ArchiCAD): Integración precisa de las disciplinas de Arquitectura, Estructuras e Instalaciones de Especialidades (Mecánica, Eléctrica y Sanitaria) con metadatos asociados al activo.
• Nubes de Puntos Registradas y Georreferenciadas: Archivos listos y optimizados para una integración inmediata en sus propios sistemas.

Alcances Técnicos y Aplicaciones Especializadas

Nuestros modelos de alta fidelidad geométrica actúan como la base matemática indispensable para cubrir un amplio espectro de requerimientos críticos de la industria moderna:

• Detección Preventiva de Interferencias: Cruzamos la nueva ingeniería frente al entorno real escaneado, garantizando un calce perfecto antes de la fabricación y el montaje.
• Bases para Estudios de Seguridad Críticos: Geometrías precisas e insumos vectoriales listos para simulaciones de atmósferas explosivas, análisis de propagación de explosiones y planes de mitigación de riesgos industriales.

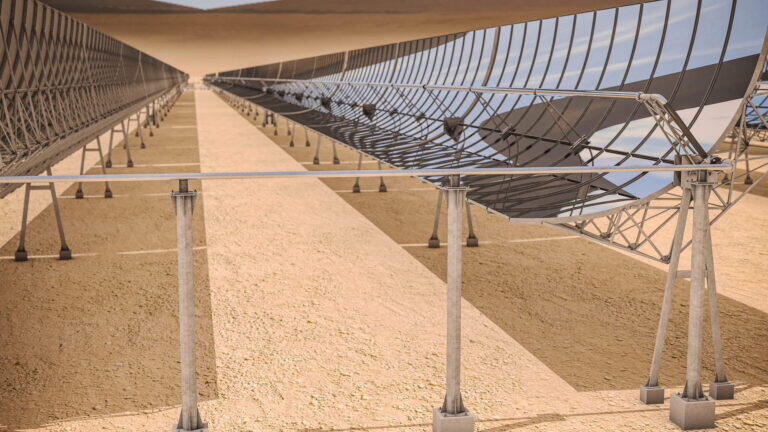

• Análisis por Elementos Finitos y Deformación: Modelos de superficie óptimos para la simulación de esfuerzos mecánicos, pérdida de aplomado en estructuras de soporte, control de flexión en puentes grúa y desgaste volumétrico en componentes de alto roce.
• Auditorías Dimensionales e Inspección de Obras: Monitoreo y control de calidad geométrico riguroso durante las fases de avance constructivo.
• Fundación para Modelos del Ciclo de Vida (Gemelos Digitales): Estructuración de datos espaciales preparados para integrarse a plataformas de gestión de activos y mantenimiento predictivo en la nube.
• Objetivos Visuales Generales: Recorridos virtuales e inspecciones remotas detalladas para la toma de decisiones gerenciales y planificación logística sin exponer al personal en terreno.

Capacidad Operativa: Respuesta Nacional en Cuestión de Días

Entendemos que en la gran industria el tiempo es un factor crítico. Gracias a nuestra agilidad logística y metodologías optimizadas de procesamiento, tenemos la capacidad de trasladarnos a cualquier punto de Chile en cuestión de horas. Desplegamos nuestros equipos técnicos especializados y, en cosa de días, entregamos modelos tridimensionales de la más alta calidad y listos para operar. Con DEEP3D, los planos obsoletos y los imprevistos de calce en terreno dejan de ser un riesgo financiero para su empresa.

Modelamiento Industrial y Tuberías (Piping)

• AutoCAD Plant 3D: .dwg

Metodología BIM y Edificación

• Autodesk Revit: .rvt (Proyecto) / .rfa (Familia)
• Graphisoft ArchiCAD: .pln

Diseño Mecánico, Industrial y Metrología

• Autodesk Inventor: .iam (Ensamble) / .ipt (Pieza)
• SolidWorks: .sldasm (Ensamble) / .sldprt (Pieza)

Coordinación y Revisión de Proyectos

• Autodesk Navisworks: .nwd (Modelo completo) / .nwc (Caché) / .nwf (Conjunto de datos)

Captura de Realidad y Procesamiento de Nubes de Puntos

• Autodesk ReCap Pro: .rcp / .rcs
• Leica Cyclone / Register 360: .imp (Base de datos) / Exporta a .lgs
• FARO Scene: .fws (Proyecto) / .fls (Escaneo individual).

Formatos Universales de Intercambio Industrial

• Formatos BIM Abiertos: .ifc
• Formatos CAD/CAM Universales: .step / .stp / .iges / .igs
• Formatos de Nubes de Puntos Universales: .e57 / .las / .laz

Niveles de Desarrollo de Modelación (LOD) > NDI en Chile.

aplicamos los estándares internacionales (AIA y BIMForum) base del Estándar BIM para Proyectos Públicos, desarrollado por Planbim (Corfo). para definir la precisión geométrica, detalle constructivo y metadatos de cada elemento 3D. Seleccionar el LOD correcto optimiza los costos de inversión y evita modelos sobrecargados.

Clasificación de Niveles (LOD 100 a LOD 500)

• LOD 100 — Conceptual: Masas y volúmenes aproximados en 3D.
  • Uso: Estudios de cabida y propuestas preliminares de layout.
• LOD 200 — Geometría Genérica: Sistemas con dimensiones y ubicaciones tentativas, sin marcas ni materiales definidos.
  • Uso: Ingeniería básica y rutas tentativas de cañerías principales.
• LOD 300 — Diseño Preciso: Geometría exacta comprobada contra nube de puntos, con ubicación y orientación definitivas.
  • Uso: Ingeniería de detalle, planimetría As-Built inicial y cubicaciones.
• LOD 350 — Coordinación: Incluye conexiones entre disciplinas (soportes, bridas y placas de anclaje).
  • Uso: Detección de interferencias (Clash Detection) y validación de accesos de mantenimiento.
• LOD 400 — Fabricación y Montaje: Detalle técnico total listo para taller. Incluye pernería, soldaduras, números de parte y aislamiento.
  • Uso: Piping avanzado en Plant 3D, calderería pesada y eliminación de retrabajos en terreno.
• LOD 500 — As-Built Operacional (Gemelo Digital): Geometría real verificada con escaneo láser 3D, enriquecida con manuales, números de serie y datos de mantenimiento.
  • Uso: Integración en nuestra plataforma WINXA para operaciones y mantenimiento predictivo.

¿Cómo elegir el LOD correcto para su proyecto?

En DEEP3D le asesoramos para definir la combinación óptima de LOD según el objetivo técnico de su empresa:

Cuadro Comparativo de Alcances
