Ingeniería Inversa y Auditoría Geométrica 3D: Control del Desgaste en Componentes Críticos
El Desafío: El Costo Oculto de la Fatiga y el Desgaste Extremo
En la minería pesada, la logística portuaria o generación de energía, los componentes mecánicos operan bajo condiciones de estrés, abrasión y carga dinámica que llevan los materiales a su límite. Piezas fundamentales como los revestimientos (liners) de un Molino SAG, las “piñas” guías de un sistema Rotainer, los cóncavos de un chancador o los ejes de transmisión de maquinaria pesada, sufren un desgaste acelerado y deformaciones que no siempre son simétricas ni predecibles.
El problema radica en que, cuando una de estas piezas falla por fatiga o trizaduras, la operación se detiene. Confiar únicamente en inspecciones visuales o mediciones manuales (calibradores o pie de metro) es insuficiente e impreciso frente a geometrías complejas. Los ingenieros necesitan saber exactamente dónde y cuánto material se ha perdido para predecir fallas, pero carecen de la base matemática para hacerlo.
Metrología Óptica Avanzada
Resolvemos este punto ciego integrando tecnologías de escaneo láser 3D de alta precisión y escáneres de mano de grado metrológico (Handheld Scanners). Estas herramientas nos permiten digitalizar la pieza física con tolerancias submilimétricas, capturando millones de puntos de su superficie en cuestión de minutos, incluso en paradas de planta con ventanas de tiempo muy reducidas.

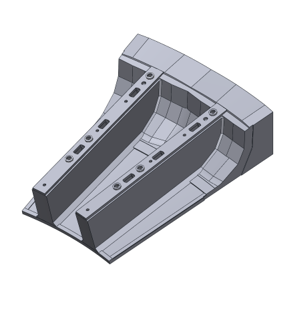

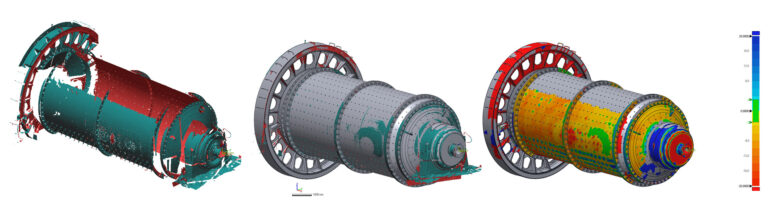

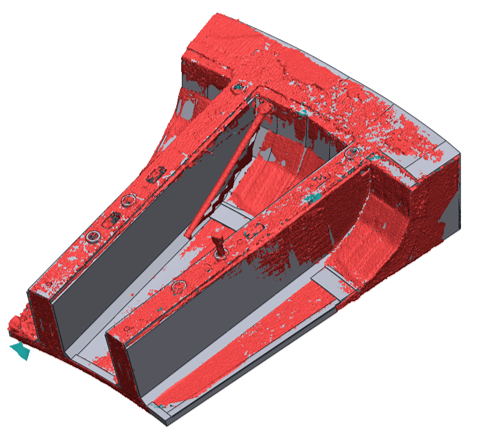

No solo capturamos la forma exterior, sino que convertimos esa nube de puntos en un modelo digital exacto de la pieza desgastada. Mediante software de inspección geométrica especializado, superponemos este modelo real (As-Is) contra el diseño original de fábrica (Nominal CAD), revelando el comportamiento mecánico de la pieza a lo largo de su vida útil.
Alcances de la Auditoría Geométrica: ¿Qué analizamos?
Este servicio proporciona a los ingenieros los datos irrefutables que necesitan para evaluar la integridad del activo. A través de nuestras auditorías detectamos y medimos:
- Desgaste Volumétrico y Abrasión: Análisis de la pérdida de material en zonas de alto roce (ej. desgaste de pulp lifters o componentes de molienda).
- Deformación Estructural y Torsión: Verificación de pandeos, ovalización y pérdida de planitud en piezas sometidas a cargas dinámicas masivas (ej. piñas de Rotainers o ejes industriales).
- Trizaduras y Rupturas (Análisis de Fallas): Mapeo de micro-deformaciones y discontinuidades superficiales que actúan como concentradores de esfuerzo, advirtiendo sobre una inminente fractura por fatiga del material.
Ingeniería Predictiva: Modelos para Análisis por Elementos Finitos (FEA)
Nuestro servicio va más allá de un reporte visual. Para los clientes que buscan rediseñar o mejorar un componente que falla constantemente, transformamos las mallas tridimensionales (nubes de puntos) en sólidos de masa paramétricos (Modelos CAD).
Estos modelos sólidos contienen la geometría exacta de la pieza desgastada y están perfectamente estructurados y limpios para ser inyectados en softwares de Análisis por Elementos Finitos (FEA / CAE) como Ansys o SolidWorks Simulation. Con esto, sus ingenieros mecánicos pueden someter sólidos y mallas a simulaciones virtuales de estrés, evaluar dónde se concentran las cargas debido a la pérdida de material, y diseñar una pieza nueva reforzada (Ingeniería Inversa Mejorada), aumentando drásticamente su resistencia y vida útil.
Entregables para la Toma de Decisiones
Traspasamos la complejidad de los datos a reportes de ingeniería claros y accionables:

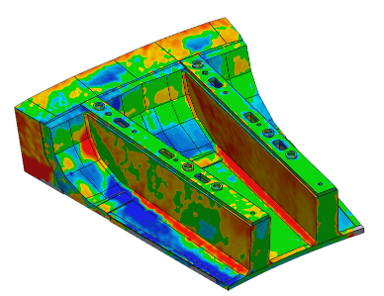

- Mapas de Color 3D (Heat Maps): Representación visual y rápida de la pieza, donde los colores (rojo/azul) indican exactamente las zonas con exceso de material o desgaste crítico fuera de tolerancia.

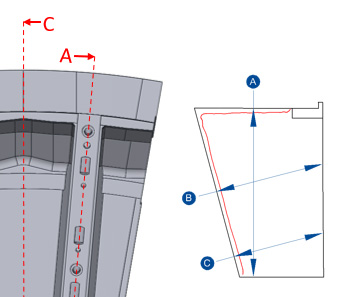

- Reportes Metrológicos de Desviación (GD&T): Informes tabulados con cortes de sección geométrica que certifican las dimensiones reales versus el diseño nominal.
- Modelos CAD Sólidos y Mallas Optimizadas: Archivos nativos listos para manufactura por control numérico (CNC), fundición, impresión 3D industrial o análisis de simulación de esfuerzos (FEA).
Con DEEP3D, la ingeniería inversa deja de ser un simple proceso de copiado, convirtiéndose en una herramienta estratégica de mejora continua para maximizar la vida útil y la rentabilidad de sus equipos más críticos.
