La infraestructura industrial, portuaria y minera está sometida a un estrés físico constante, pero los problemas geométricos muchas veces nacen antes de que la planta opere. Durante la fase de construcción de obras civiles o el montaje de grandes estructuras, las desviaciones ejecutadas por contratistas suelen pasar desapercibidas.

El gran dolor de la industria es que la topografía tradicional solo mide puntos aislados, dejando “ciega” a la gerencia sobre el comportamiento volumétrico real de un activo completo. No detectar a tiempo un error de montaje en un galpón industrial, el pandeo de la estructura de un puente en construcción o la deformación de un estanque en operación, deriva inevitablemente en fallas mecánicas, retrabajos millonarios y detenciones no planificadas.

Mix Tecnológico vs. Diseño Nominal

En DEEP3D aplicamos ingeniería de precisión mediante una metodología de captura cruzada de datos, mezclando distintas tecnologías de escaneo láser para adaptarnos a la complejidad de cada terreno, ya sea en una planta operativa o en plena faena de construcción.

Digitalizamos la realidad física completa (As-Built) y la superponemos algorítmicamente contra el modelo de diseño original (Nominal). Mediante este análisis espacial de precisión, logramos revelar cualquier desviación, torsión, asentamiento o error de ejecución constructiva, entregando certezas absolutas sobre la geometría real de la instalación.

Para garantizar la cobertura total del activo, combinamos:

• Escáneres LiDAR Terrestres de Largo Alcance: Ideales para capturar grandes estructuras, puentes y obras civiles con la máxima densidad y precisión submilimétrica.
• Sistemas de Escaneo Móvil (SLAM): Tecnología dinámica que permite mapear entornos extensos o cintas transportadoras a gran velocidad mientras el operador camina.
• Escáneres 3D de Mano de Grado Metrológico: Dispositivos portátiles utilizados para capturar la geometría de piezas complejas de maquinaria o zonas confinadas donde la precisión milimétrica en los detalles es crítica.

Especialización en Activos de Alta Criticidad

Nuestra versatilidad tecnológica y metodologías de captura nos permiten auditar la geometría dimensional de los equipos e infraestructuras más complejos y con mayor tasa de falla geométrica en el mercado industrial:

1. Minería Pesada y Procesamiento de Minerales

Molinos SAG y de Bolas: Medición del desgaste volumétrico y perfilado de revestimientos (liners), detección de deformaciones en las tapas y control de alineación del sistema de accionamiento piñón-corona.

Chancadores Primarios y Secundarios: Monitoreo del perfil de desgaste geométrico en cóncavos y mantos para optimizar los ciclos de recambio y asegurar el tamaño de salida del mineral.

Espesadores de Relaves y Concentrado: Auditoría dimensional del puente estructural, control de nivelación y planitud del labio perimetral de rebose (launder), y verificación de la excentricidad del eje de las rastras.

Cintas y Correas Transportadoras de Alta Capacidad: Diagnóstico continuo de alineación longitudinal del stringer, verificación del paralelismo y ángulo de los polines de carga, y detección de asentamientos en las torres de transferencia.

2. Industria Portuaria y Logística de Graneles

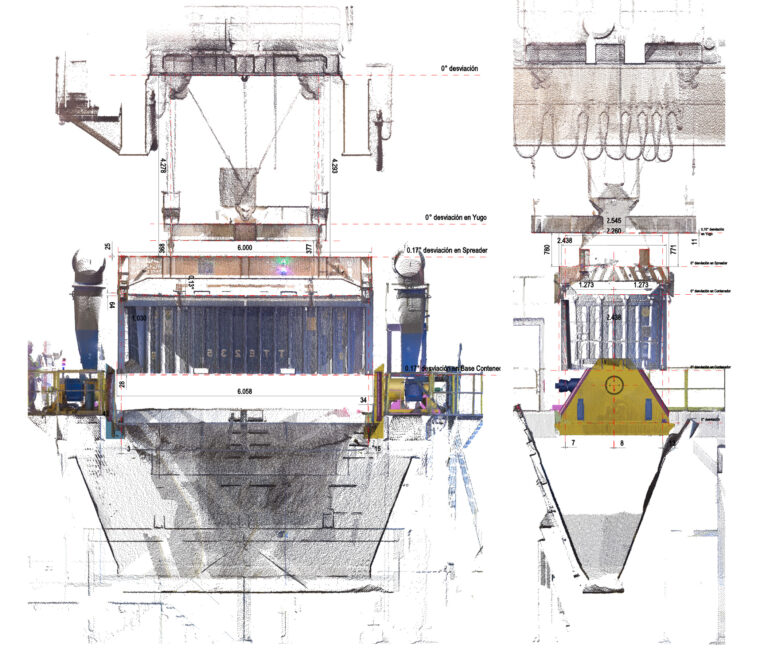

Sistemas de Volteo Rotainer y Volcadores de Vagones: Control metrológico del desgaste y fatiga estructural en los marcos de rotación sometidos a ciclos continuos de torsión dinámica extrema.

Grúas Pórtico STS y RTG: Verificación submilimétrica de la trocha, alineación, nivelación y paralelismo en sus vías de rodadura (carrileras portuarias), previniendo el desgaste prematuro de ruedas y riesgos de descarrilamiento.

Sistemas Shiploaders (Cargadores de Barcos): Control de deformación en plumas telescópicas, uniones articuladas y polines de alimentación sometidos a la corrosión marina y cargas variables.

3. Plantas de Energía y Refinerías (Oil & Gas)

Calderas Industriales y Recipientes a Presión: Inspección geométrica de ovalización en carcasas cilíndricas, control de deformación térmica en haces de tubos y mapeo de pérdidas de espesor o abolladuras.

Estanques de Almacenamiento Vertical (Combustibles y Ácidos): Control riguroso de verticalidad en los mantos de acero, análisis de ovalización que obstruye los sellos de techos flotantes, y mapas de asentamiento irregular en las fundaciones de hormigón.

Chimeneas y Torres de Destilación / Enfriamiento: Monitoreo de desplome (verticalidad) y deformaciones de sección transversal provocadas por gradientes térmicos severos y empuje del viento.

Redes de Tuberías Industriales (Piping): Identificación preventiva de interferencias, desalineación de bridas para evitar tensiones mecánicas durante el apernado, y verificación de pendientes de escurrimiento según diseño.

4. Obras Civiles Complejas y Proyectos en Construcción (QA/QC)

Montaje de Naves Industriales y Galpones Pesados: Control dimensional en tiempo real para asegurar que los marcos estructurales, pilares y vigas de celosía mantengan la cuadratura y el aplomado nominal antes del torqueado o soldadura definitiva.

Puentes y Viaductos: Monitoreo geométrico durante las fases críticas de lanzamiento de vigas, pre-flechas en vigas cajón de hormigón o acero, y control estructural de estribos y pilas.

Beneficios y Entregables de Alto Estándar

Traducimos datos matemáticos complejos en información visual y técnica de rápida lectura, permitiendo a las gerencias auditar a sus contratistas y pasar de un mantenimiento reactivo a uno predictivo:

• Informes Metrológicos de Desviación: Reportes comparativos exactos entre el estado real y el diseño nominal, detallando tolerancias geométricas milimétricas.
• Certificación de Avances de Obra: Documentación geométrica para validar estados de pago y asegurar que la construcción avanza sin desviaciones del modelo original.
• Mapas de Color 3D (Heat Maps): Modelos visuales que resaltan mediante escalas cromáticas las áreas específicas donde la estructura ha sufrido deformaciones críticas, pandeos o hundimientos.
• Modelos para Ingeniería Predictiva: Entrega de mallas poligonales optimizadas listas para ser inyectadas en softwares de Análisis por Elementos Finitos (FEA) para simulación de esfuerzos.

Beneficios y Entregables a la Medida de su Ingeniería

Entendemos que cada gerencia técnica y cada proyecto tiene requerimientos distintos. Por ello, traducimos datos matemáticos complejos en una matriz de entregables flexible, que va desde el análisis técnico puro hasta simulaciones de alto impacto visual:

• Estudios Directos sobre Nubes de Puntos: Para ingenierías que necesitan rapidez o cuentan con modeladores propios. Entregamos la captura láser registrada, depurada y georreferenciada, junto con análisis de dimensiones y desviaciones extraídos directamente de la nube de puntos.
• Informes Metrológicos y Presentaciones Ejecutivas: Reportes técnicos comparativos (estado Real vs. diseño Nominal) con cortes transversales y longitudinales que detallan las tolerancias milimétricas. Se acompañan de presentaciones ejecutivas claras, diseñadas para fundamentar la toma de decisiones gerenciales y certificar avances de obra.
• Mapas de Color 3D (Heat Maps): Modelos analíticos visuales que resaltan, mediante escalas cromáticas, las áreas exactas donde la estructura ha sufrido deformaciones críticas, pandeos, hundimientos o desgaste por abrasión.

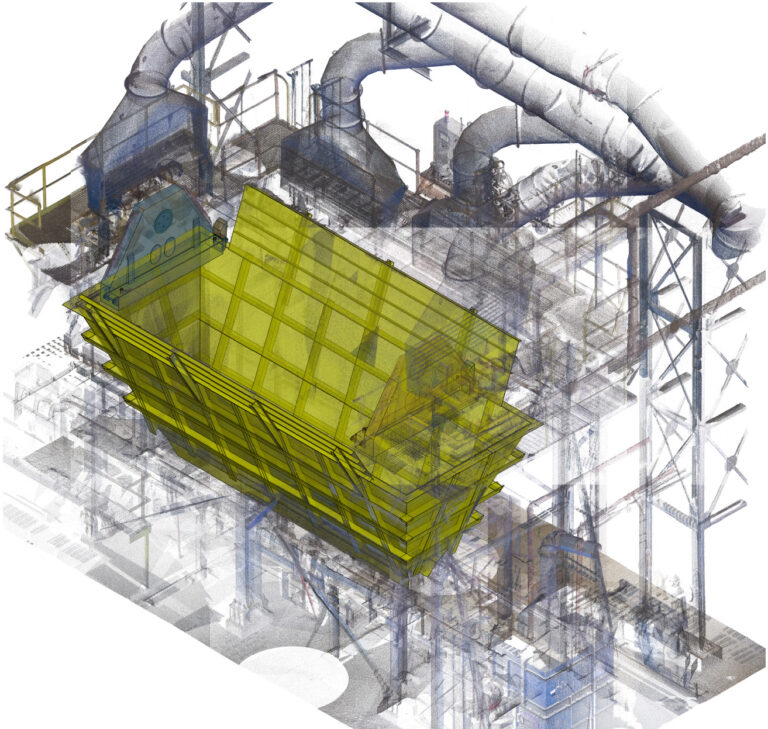

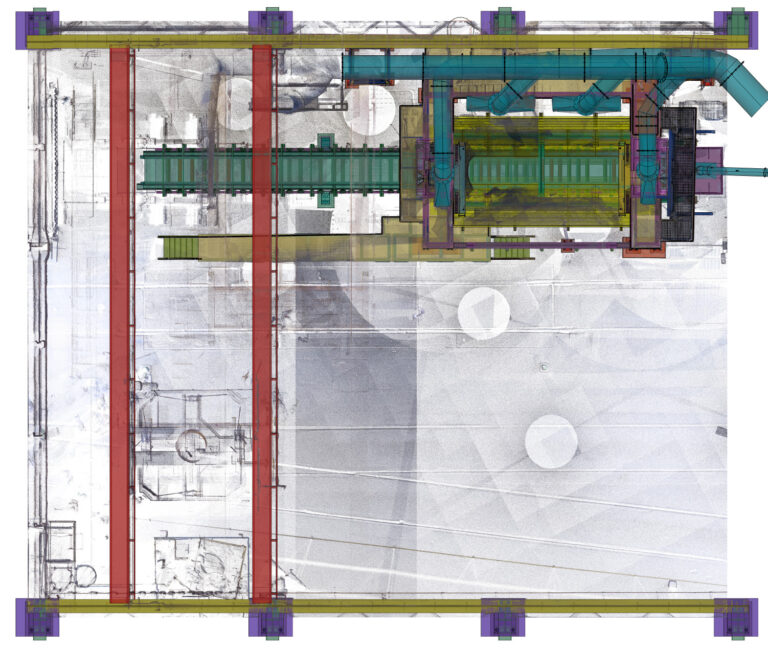

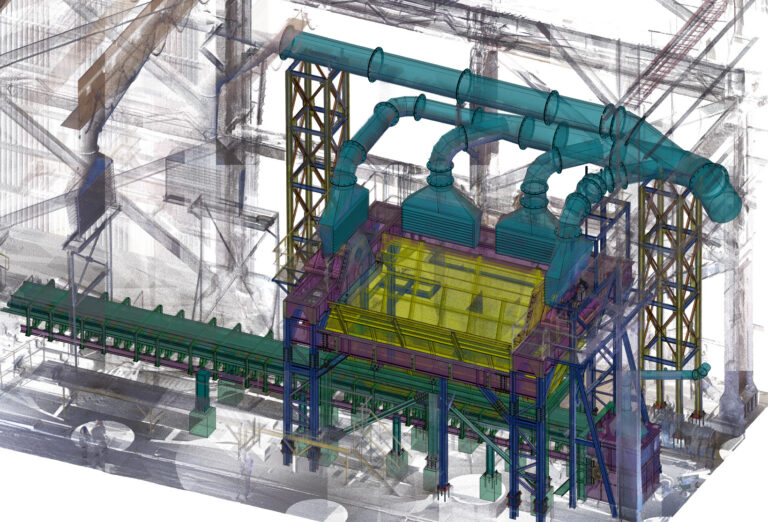

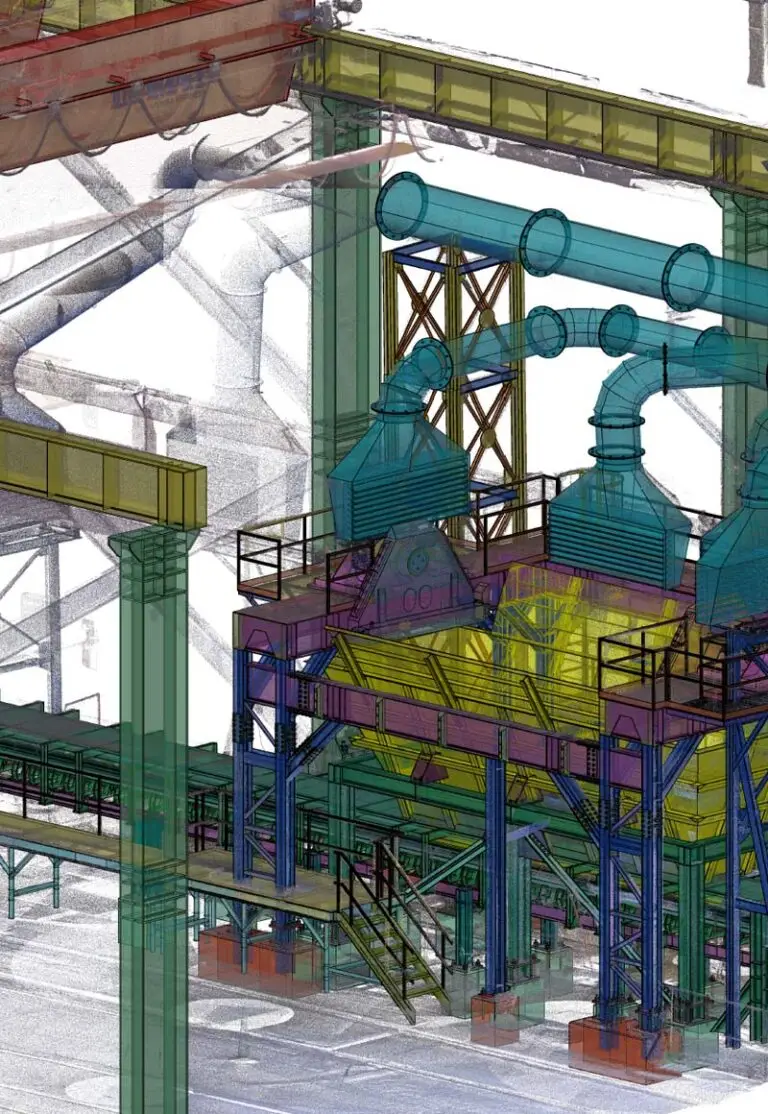

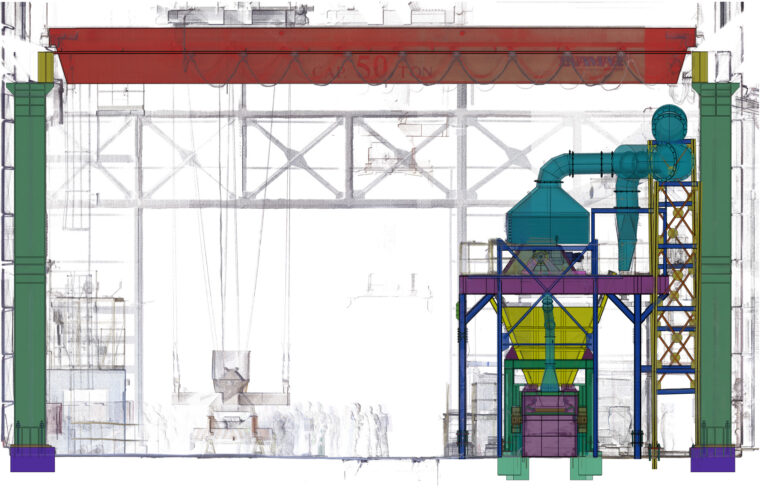

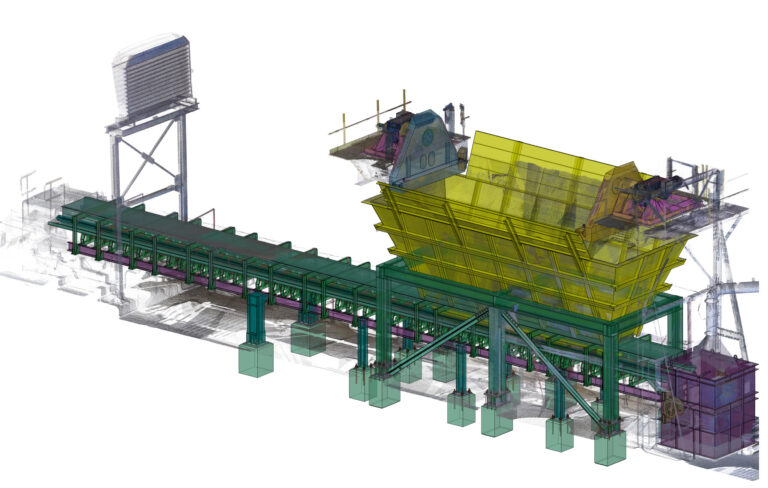

• Modelación Precisa en Sistemas BIM y CAD Industrial: Reconstrucción geométrica As-Built con el nivel de detalle (LOD/NDI) exacto y en el software nativo que su equipo requiera (Revit, AutoCAD Plant 3D, Inventor, SolidWorks, Navisworks), garantizando una integración limpia y sin reprocesos.
